LED顯示屏COB封裝方式面臨哪些挑戰?
?
?
封裝過程的一次性通過率

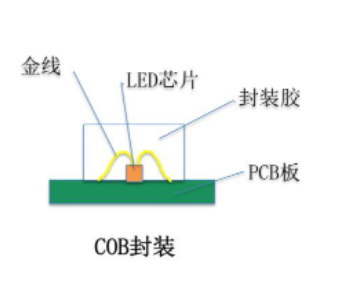

COB封裝方式由于其特性,COB封裝是要在一塊大的板子上,這塊板子上最多擁有1024顆燈,SMD如果封壞了一顆燈,只需要換一顆就行了,但是COB 封裝的1024顆燈封裝完成之后,要進行測試,所有燈確認沒有問題之后,才能進行封膠。如何保證整板1024顆燈完全完好,一次通過率是非常大的挑戰。
成品一次通過率
COB產品是先封燈,封完燈之后,IC驅動器件要進行過回流焊工藝處理,如何保證燈面在過回流焊處理的時候,爐內240度的高溫不對燈造成損害。這又是一大挑戰,和SMD相比,COB節省了燈面過回流焊的處理,但是器件面和SMD一樣,都需要過回流焊處理的,也就是說SMD要過兩次回流焊,不同的是,SMD過回流焊的時候,爐內的溫度會對燈面造成兩種損傷,一種是焊線,溫度過高,就會急劇性快速膨脹,會造成燈絲拉斷,第二個是爐內熱量通過支架的4 個管腳迅速傳遞到燈芯上,燈芯上可能會造成細小的碎化損傷,這種損傷很致命,檢測往往很難發現,包括做老化測試也很難檢測出,但是晶體的這種細小的損傷細微的裂縫,經過一段時間這樣的缺點就會突出,進而導致燈泡失效。而COB就是要保證在燈面過回流焊的時候,爐內高溫不對其造成損害,保證良品率,這也是非常重要的層面。
整燈維修
?
對于COB燈的維護,需要專業的一起來進行修護與維護。而單燈維護有一個最大的問題就是,修好之后,燈的周圍會出現一個圈,修一顆燈,周邊一圈都會被焊槍熏到,維修難度也比較高。
存在挑戰就需要找出相應的解決辦法,目前來說,COB封裝在封裝以及維護過程中遇到的問題,企業都拿出了相應的解決方案,比如在燈面過回流焊的時候,采用某種方式將燈面進行保護,減小損傷;在維護過程中采用逐點校正技術,保證燈珠之間的一致性。
COB封裝有一個優勢就是直接在PCB板上進行封裝,不受燈珠的限制,所以,對于COB來說點間距這個說法并不科學,理論上來說,COB封裝想要達到高密,是非常容易的。借用行業人士一句話來說,COB封裝就是為小間距量身打造的。
